И так решил я сделать данную разработку для собственного авто (а чем мы ужаснее всяких последних иномарок с диодными стопами). Ведь всем понятно что диодик загарается еще резвее и светит еще ярче стандартных лам накаливания, ну и срок его службы в десятк раз подольше. И так покупаем с магазине Чип и Дип (ну либо на рынке) диоды поперечником 5 либо 10 мм. В моем случае я решил брать по принципу чем больше поперечник тем лучше. Брал по 3 гр. за штуковину(два кристала т.к. если он один - будет дешевле, да и светть будет еще ужаснее), кол-во точно не помню (около 50 шт). Ну И еще резсторы не забудьте приобрести. Опытным методом (опыт ангельских глазок) узнал что на 3.5 вольтовые диоды совершенно подходят 450-500 МлА резисторы (наибольшее свечение и практически не нагреваются). Так же не забываем что резисторы вешаются на + диодика (длинноватая ножка) итого по стоимости вышло около 150 гр. Да-да наслаждение не из дешевеньких, но как гласит мой неплохой знакомый - дешевенький понт дороже средств.

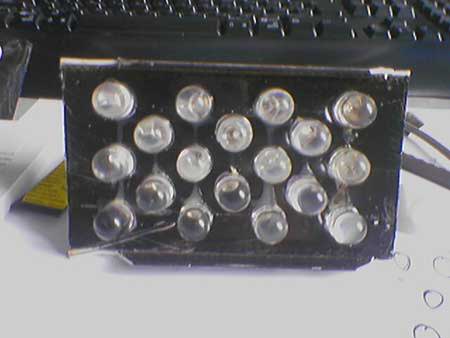

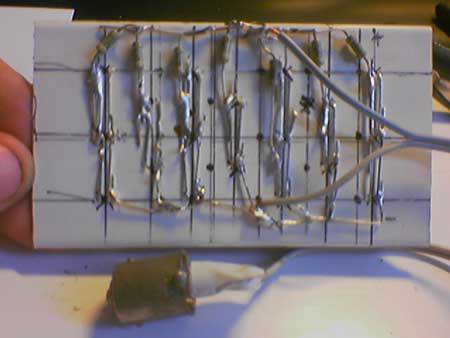

И так приступаем к изготовлению диодных блоков для последуюшей вставки их в фару. Я не стал заморачиваться с платами распайки и взял нижнюю часть от обыденного короба за ранее покрасив его в темный цвет (которые весят у вас в кабинете на стенках, в их идет проводка). Брал 60ти миллиметровой ширины. Насверлил там дырочек дрелью для усиков диодов и посадил их на супер клей, потом загнул эти усики в различные стороны (+ и -) и спаял все это дело совместно с диодиками. Принципиально - не вешать больше 4-х диодов на один резистор т.к. он в скором будущем перегорит. Тоесть вешаем по 3 либо 4 диодна на один резистор а их минус объединяем все совместно...







Потом собрав концы резисторов припаял к ним провод (аналогично и с минусом) и на его конце припаял обыденный цоколь за ранее разбитой лампочки
(разбив её получаем доступ к усикам + и - лампочки) и залил эти усики обыденным герметиком (что-бы не каратнуло к примеру при мойке авто либо дождика).

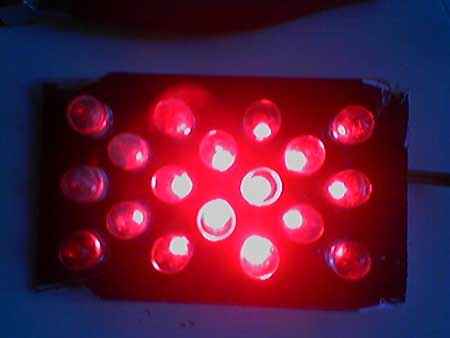

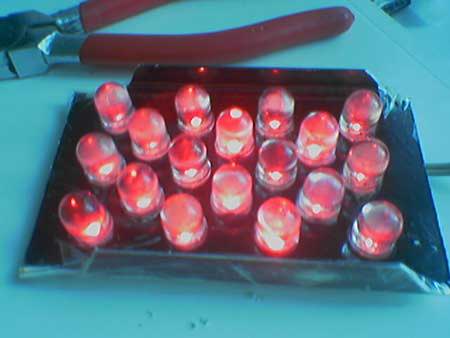

Ах Так смотрятся эти самые модули в работе...

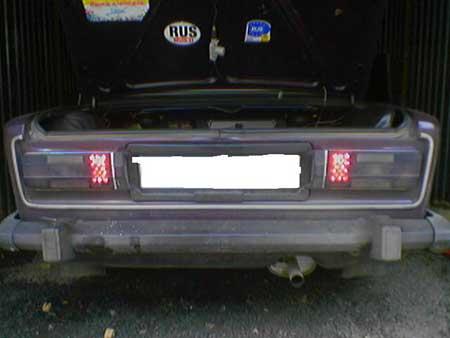

За счет выступающих углов короба он отлично встаёт в штатные места прижимаясь самой фарой...

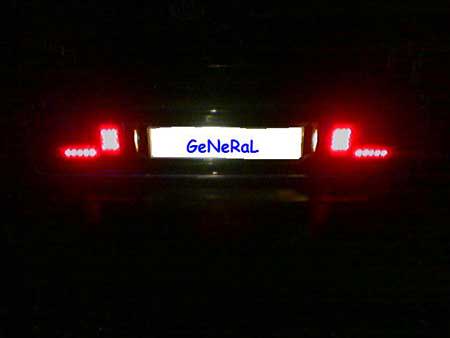

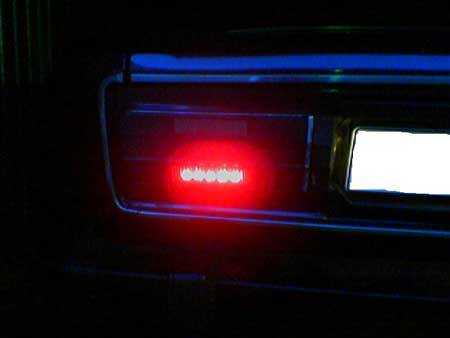

Аналогично делаем и габаритные огни, вырезав из такого же самого пластмассового короба полосочки и наставив туда сколько душе угодно диодов получаем хорошую видимость себя в всякую не погоду...







Совет - не стоит делать полный забитый под завяску диодный квадрат, я сначало для себя так сделал и чуть ли не ослеп когда все это дело подключил, пожалейте тех кто сзади!!!
